Выбор типа и высоты профиля зависит от транспортируемого материала и угла наклона:

Приведенные значения являются ориентировочными и зависят от типа транспортируемых товаров, условий загрузки и скорости конвейерной ленты.

Максимальный наклон гладкой конвейерной ленты составляет от 15 ° до 22 ° в зависимости от типа материала.

Ленточные конвейеры с крутым углом и профилированной поверхностью достигают наклона от 30 ° до более 40 °.

При неблагоприятных условиях нагружения можно нагружать только профилированную поверхность. В остальном производительность рассчитывается так же, как и для гладких конвейерных лент.

Коэффициент уменьшения k

Теоретический объемный расход Q th (м 3 / ч) на двухсекционных роликах

при v = 1 м / с, угол желоба 20 °, статический угол скольжения материала 10 °, горизонтальная транспортировка, гладкая лента



Теоретический объемный расход Q th (м 3 / ч) на трехсекционных роликах

Рекомендуемый минимальный диаметр шкива (мм)

Регулировка минимального натяжения (% от межосевого расстояния)

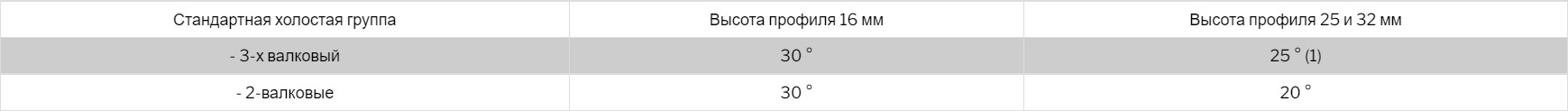

Максимальное расстояние между роликами

(1) Ширина <800 мм: 20 °

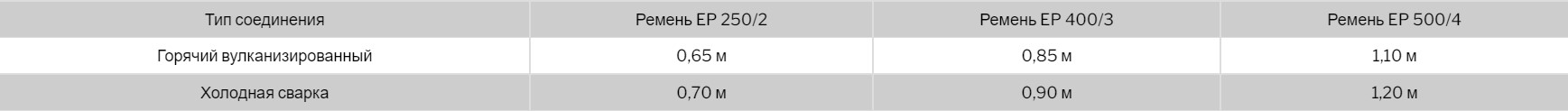

Соединение ремня - дополнительная длина на соединение (м) необходимо заказывать

Другие конструкции ремня по запросу. Ремни с шевронами также можно стыковать с помощью механических зажимов.





Тип A - высота профиля 16 мм
Тип AH - высота профиля 25 мм

Типовая конструкция ремня:

• ЭП 250/2 3,5 / 1
• ЭП 400/3 3,5 / 1,5
• EP 500/4 4/2

Тип обложки:

• антиабразивный
• маслостойкий и жиростойкий
• термостойкие
• огнеустойчивый
• скользящие ремни
• пищевой

Специальное приложение:

• Chevron + Ripcheck
  (армирование металлокордом)

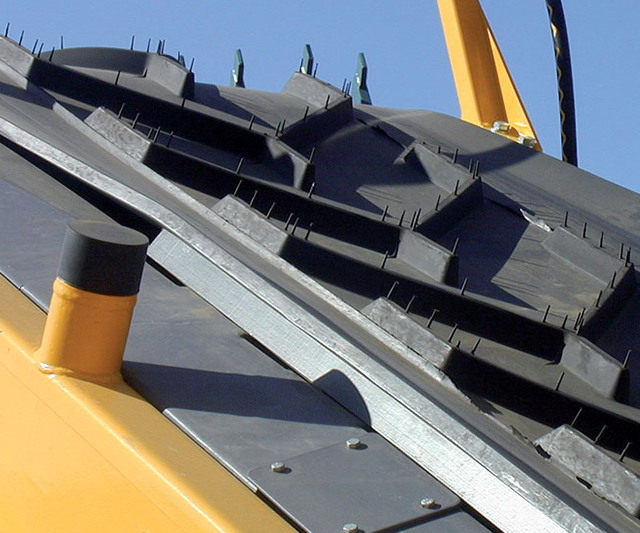

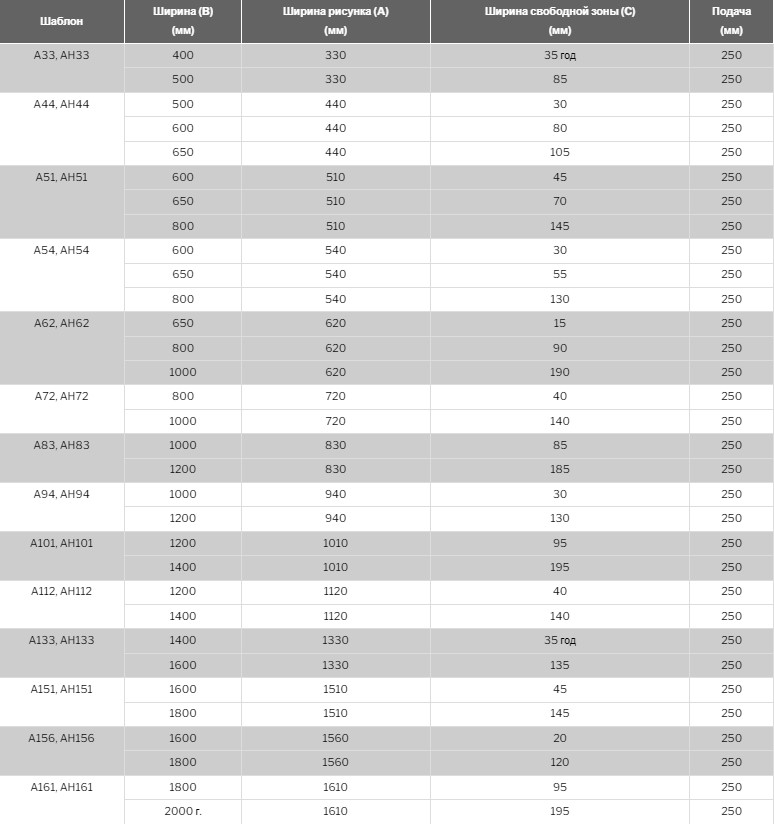

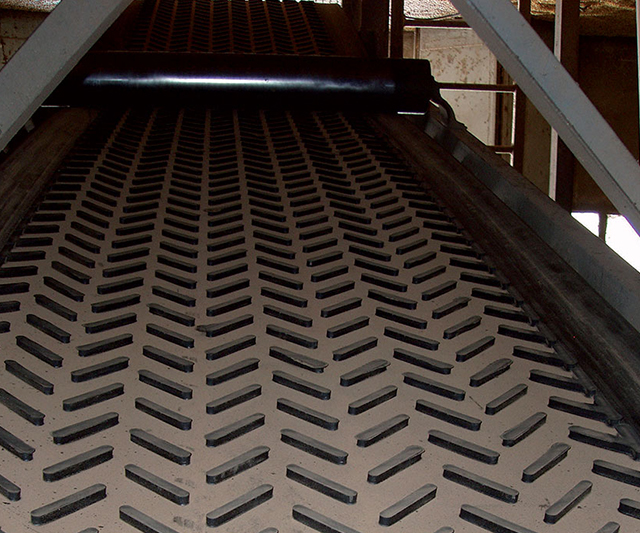

Конвейерные ленты Chevron с профилями типа A и AH

Тип AF - высота профиля 32 мм

Являясь опытным производителем конвейерных лент Chevron, Trelleborg всегда стремится разрабатывать новые передовые технологии, чтобы внедрить их в конвейерные ленты.

Существующие ремни Chevron F-типа высотой 32 мм были признаны одними из лучших в отрасли и регулярно используются в самых сложных рабочих условиях.

Чтобы предложить вам еще более совершенные ремни Chevron, наши инженеры использовали свои знания и опыт и разработали новую конвейерную ленту Chevron с уже известной высотой профиля 32 мм, но с новой, улучшенной конструкцией для еще более высокой производительности на стройплощадке. Имя нового профиля - AF.

Каковы основные преимущества новых конвейерных лент AF Chevron?

Тип AF - высота профиля 32 мм

Типовая конструкция ремня:

• ЭП 250/2 3,5 / 1

• ЭП 400/3 3,5 / 1,5

• EP 500/4 4/2

Тип обложки:

• антиабразивный
• маслостойкий и жиростойкий
• термостойкие
• огнеустойчивый
• скользящие ремни
• пищевой

Специальное приложение:

• Chevron + Ripcheck
  (армирование металлокордом)

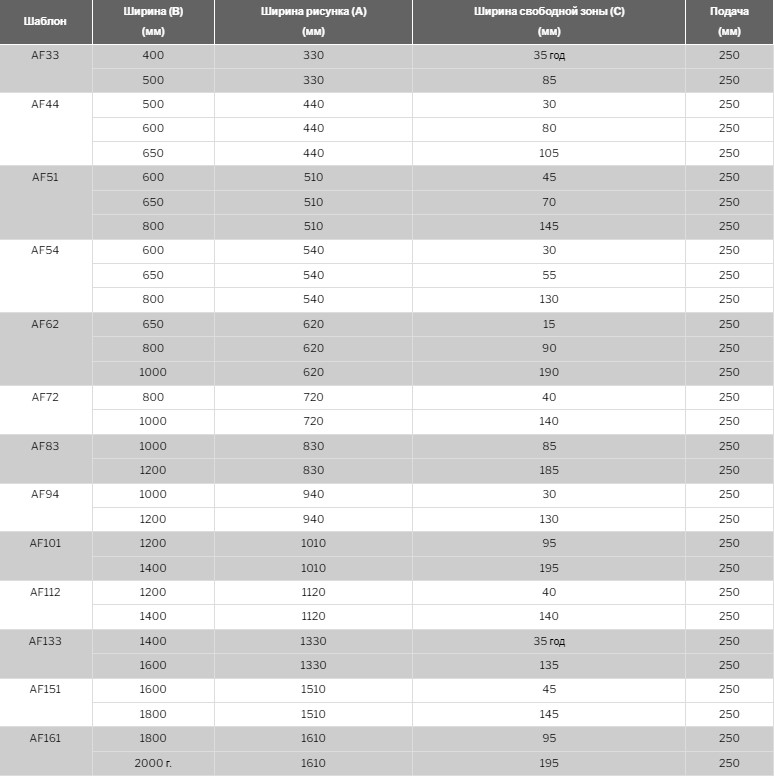

Конвейерные ленты Chevron с профилями типа AF

Тип F - высота профиля 32 мм

Типовая конструкция ремня:

• ЭП 250/2 3,5 / 1

• ЭП 400/3 3,5 / 1,5
• EP 500/4 4/2

Тип обложки:

• антиабразивный
• маслостойкий и жиростойкий
• термостойкие
• огнеустойчивый
• скользящие ремни
• пищевой

Специальное приложение:

• Chevron + Ripcheck
  (армирование металлокордом)

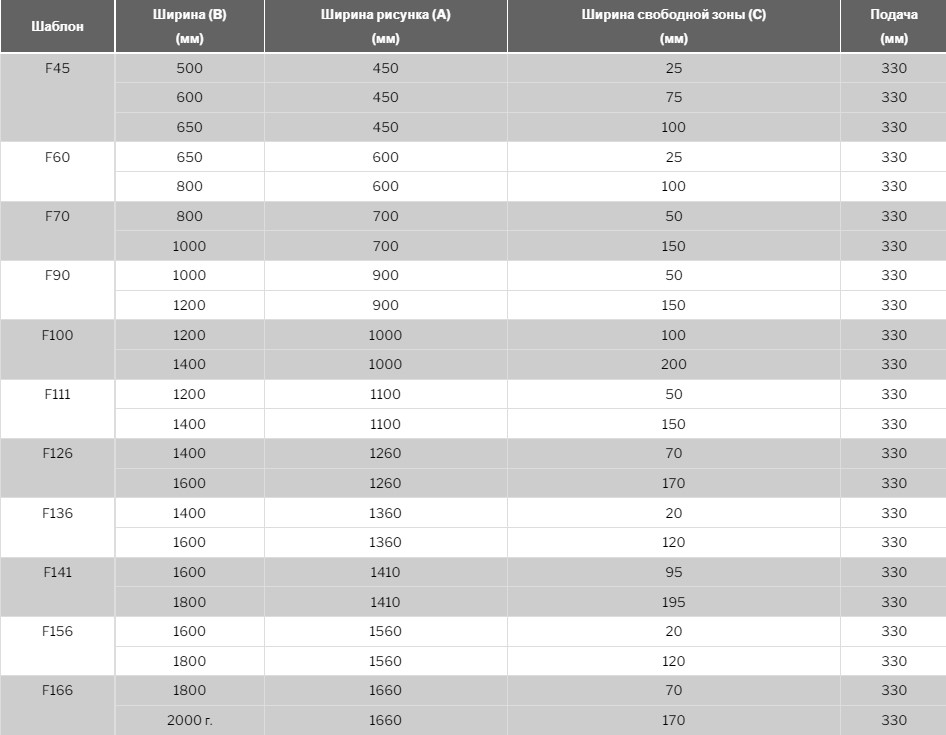

Конвейерные ленты Chevron с профилями типа F

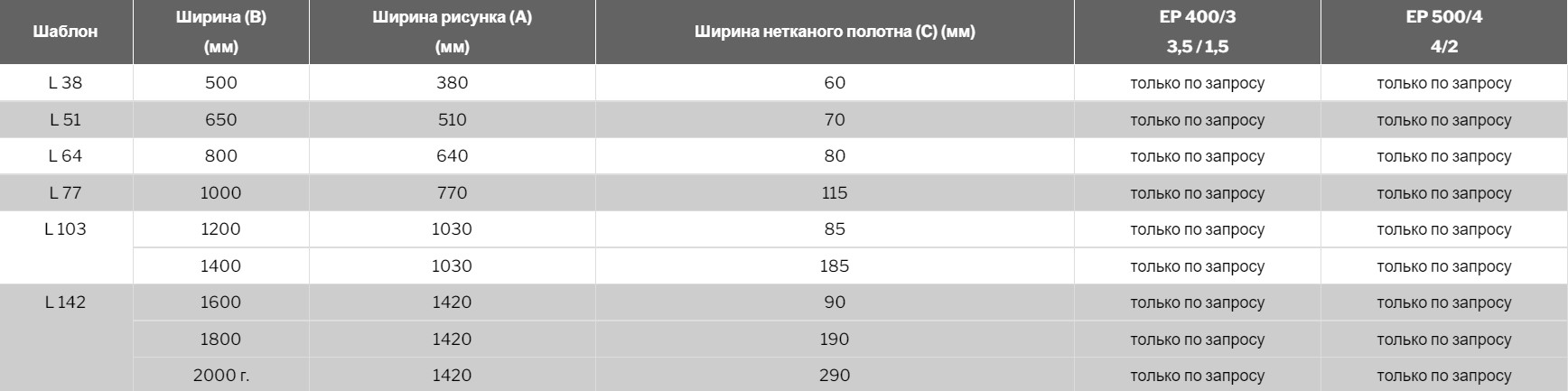

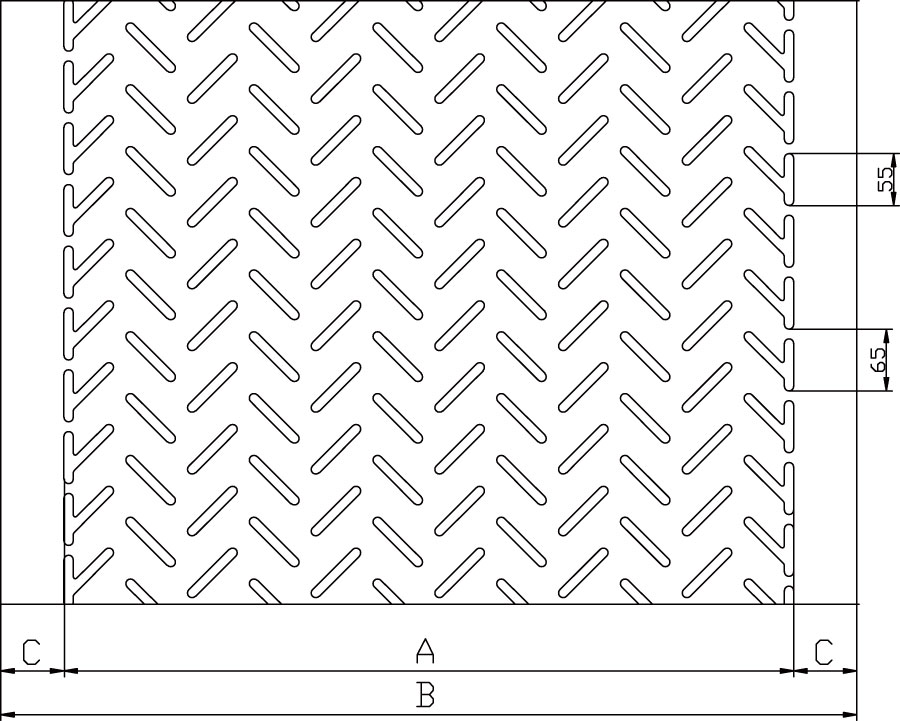

Тип L - высота профиля 8 мм (двусторонний)

Конвейерные ленты Chevron также доступны в сочетании с Ripcheck и с различными типами резиновых покрытий.

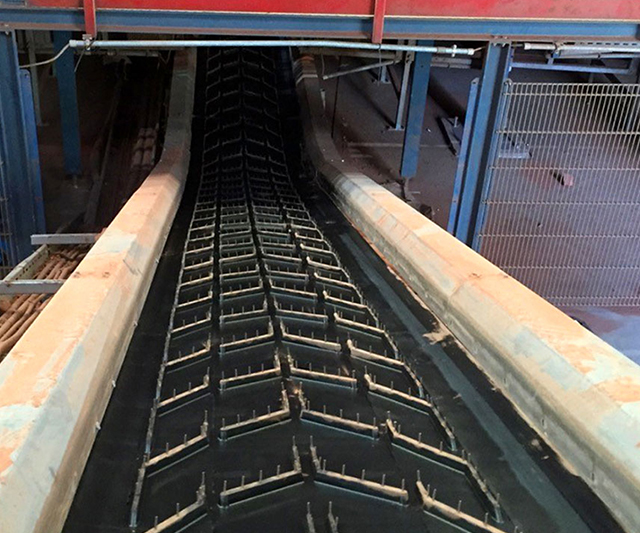

• карьеры, карьеры
• цементные заводы, известковые заводы
• сельское хозяйство: транспортировка свеклы, зерна, картофеля, удобрений, щепы
• транспорт угля и кокса
• сахарные заводы
• соляные шахты
• мобильные дробилки и грохоты
• дорожные фрезы
